規(guī)格：

拉釘規(guī)格：1/8”，5/32”，3/16”

高度：260mm

拉力：950公斤

重量：1.54公斤

行程：18mm

噪音：75 dB(A)

氣壓：90PSI

振動：＜2.5M/S2

產品描述

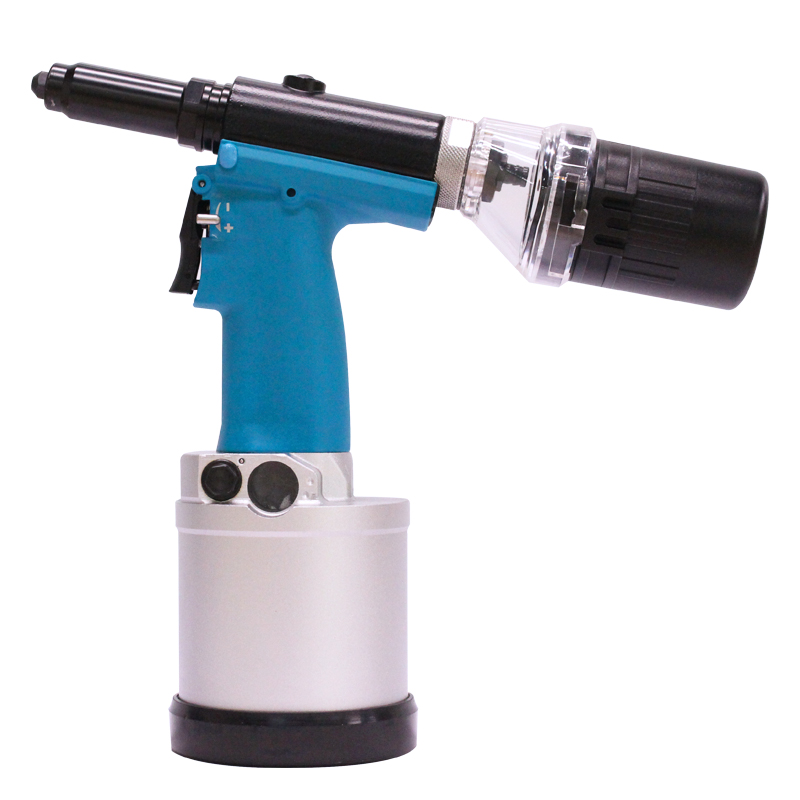

氣動工具是一種以壓縮空氣為動力的手控式動力工具。它配有靈活的按一定軌道擺動或往復運動來驅動的氣動馬達。具有輸出力矩大，重量輕，工作壽命長等特點。

操作說明

1.選擇正確的拉釘：首先選擇拉釘尺寸，工作物上需有一孔來安裝拉釘，孔徑尺寸與拉釘尺寸的配合非常重要，例如拉釘?shù)耐鈴匠叽缡?span lang="EN-US">3.2mm，則工作物孔徑需是3.3~3.4mm，同時拉釘也要凸出工作物3mm高度。

2.選擇尺寸正確的拉釘套：檢查工具是否已安裝正確尺寸的拉釘套。

3.選擇正確的爪片與頂筒+銅套管：請參考「拉打尺寸與配裝零件」表格，配合拉釘尺寸換上正確的對應零件。例：使用MV680拉 1/8" 拉釘時，需換上#500080的頂筒及#10508的爪片。

4.工具接上空氣管路后，將拉釘釘桿插入拉釘套，然后按下板機，壓縮空氣將氣壓活塞推上，而氣壓活塞桿像油壓活塞的功能，向上壓縮手柄內的液壓油，高壓的液壓油流到油壓缸，推動油壓活塞桿帶動前套組，開始拉釘?shù)膭幼鳌?span lang="EN-US">

當拉釘接合完成，將板機釋放，油壓活塞桿后面的回復彈簧，將油壓活塞桿推回它原始位置，液壓油被擠出，流向手柄，并將氣壓活塞推回它原始位置，同時氣壓缸的壓縮空氣也排出。斷裂的釘桿會隨著工具的前后傾斜而滑出，此時就可以再繼續(xù)下一個拉釘工作。
